Netduino--紅外線動作感測器(PIR Motion Sensor)

紅外線動作感測器(Passive Infrared Sensor; PIR)

紅外線動作感測器 (PIR Motion Sensor) 是屬於被動式的紅外線裝置，感應器本身不會發射紅外線光束。可用來偵測人體運動、路口轉角的亮燈、警報、或機器人移動檢測。

以下使用Parallax 的 PIR 模組測試

模組的接腳圖，包含兩種模式(H、L)，可接受+3.3V~+5V的電壓輸入，有一個輸出接腳(out)
Vdd : +3.3V ~ +5V

下圖是物體移動狀態(detection state)與感測輸出值sensor output)之間的變化

1.PIR sensor 啟動時，需要有一段時間做 Calibration，依據不同的 sensor 有不同的時間，大約 10~60 秒，這個時間所輸出的值不具參考值。
2.沒有任何物體被偵測到移動時，輸出為 LOW。
3.在 H 模式，當有物體被偵測到移動時，輸出為 HIGH，然後又回到 LOW。
4.在 L 模式，如果有物體不斷的移動，輸出就會變成 HIGH LOW 不停變換，而不是維持在 HIGH 喔。

實驗線路圖

以下程式偵測 PIR 是否有產生 high 的訊號(代表偵測到生物移動)，若有則點亮 Netduino 控制板上的 LED

範例程式

using System;
using System.Threading;
using Microsoft.SPOT;
using Microsoft.SPOT.Hardware;
using SecretLabs.NETMF.Hardware;
using SecretLabs.NETMF.Hardware.Netduino;

namespace PIR_test
{
    public class Program
    {
        public static void Main()
        {
            // write your code here
            OutputPort led = new OutputPort(Pins.ONBOARD_LED, false);

            InputPort PIR = new InputPort(Pins.GPIO_PIN_D3, false, Port.ResistorMode.Disabled);
            bool PIRState = false, preState = false;

            while (true)
            {
                PIRState = PIR.Read();    //取得PIR讀取的值  H:偵測到物體移動  L:物體靜止
                if (PIRState != preState)
                {
                    led.Write(PIRState);
                    preState = PIRState;
                    Debug.Print(PIRState.ToString());
                }
                Thread.Sleep(100);
            }
        }
    }
}

E4P 光學編碼器 (TETRIX)

這是搭配 TETRIX 內附馬達的編碼器套件

http://www.usdigital.com/products/encoders/incremental/rotary/kit/e4p

拆開包裝後到出所有的零配件，

其中有個像碟盤的東東還用個透明小手提箱裝著，似乎很寶貝的樣子，上面還有一圈小字



近拍一張，應該是規格說明吧，另外還有一條條的細線，原廠網站規格說明共有360條

把電路部分裝到馬達軸上

再放入圓碟盤，最後蓋上蓋子，大功告成
四條電線照顏色(紅藍棕黃)依序是(+ A G B)
原理應該是馬達旋轉帶動軸上的碟盤，再由編碼器上的感應器偵測碟盤上的細線，產生脈衝訊號於A、B輸出

E4P的技術資料

馬達通電開始旋轉後，觀測A、B點的訊號變化就可以知道馬達向，計算每秒鐘接收到的pulse數量，就可知道轉速

正轉(A先 B後)

反轉((A後 B先)

Netduino--I2C控制PCF8574A產生霹靂燈效果

I2C是由philips公司發展的通訊協定，使用兩條訊號線(SDA，SCL)再加一條地線，就可以串接將各種周邊裝置串接在一起，其最大的特色就是簡單容易實作，因此許多微控制器與周邊設備都採用I2C作為通訊。

支援I2C的裝置非常多，比較有名的例如記憶晶片EEPROM 24C64、溫濕度感應器SHT75、或是PCF8574A等，以下就以PCF8574A實驗，由Netduino經由I2C通訊控制連接於PCF8574A的8個LED，產生霹靂燈的效果。下圖是PCF8574A接腳說明。

線路圖如下

程式如下

using System;
using System.Threading;
using Microsoft.SPOT;
using Microsoft.SPOT.Hardware;
using SecretLabs.NETMF.Hardware;
using SecretLabs.NETMF.Hardware.Netduino;

namespace PCF8574A_test02
{
    public class Program
    {
        public static void Main()
        {
            I2CDevice.Configuration PCF8574A = new I2CDevice.Configuration(0x38, 400); //(address=0x38, ClockRate=400);
            I2CDevice MyI2CBus = new I2CDevice(PCF8574A);
            I2CDevice.I2CTransaction[] xActions = new I2CDevice.I2CTransaction[1];
            Thread.Sleep(1000);

            int val = 0x01;
            byte[] cmd = new byte[1];
            MyI2CBus.Config = PCF8574A;
            bool dir = true;

            while (true)
            {
                cmd[0] = (byte)(val ^ 0xffff);
                xActions[0] = I2CDevice.CreateWriteTransaction(cmd);
                MyI2CBus.Execute(xActions, 1000);  // (  , TransactionTimeout )

                // 產生霹靂燈效果
                if (val >= 0x80) dir = false;
                if (val <= 0x01) dir = true;
                if (dir)
                    val <<= 1;
                else
                    val >>= 1;
                Thread.Sleep(50);
            }
        }
    }
}

完成後會看到LED產生霹靂燈效果

PCF8574A I2C Netduino霹靂燈測試

Netduino--同時控制多個伺服馬達

netduino 有四個PWM接腳，分別是 pin5、6、9、10

若能同時控制這四個接腳輸出訊號，就可以同時控制四個伺服馬達

(PS.如果還要控制更多馬達，可能就要搭配74HC595來設計程式)

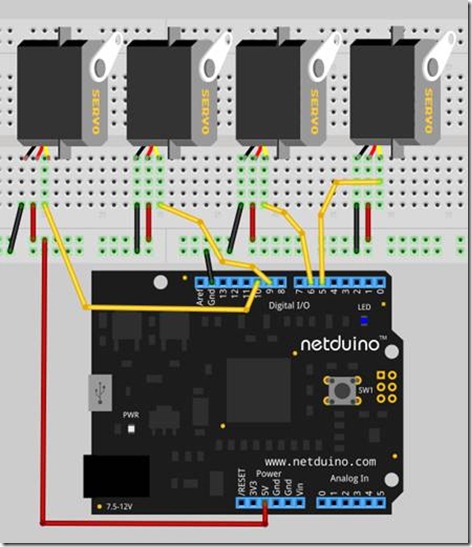

下圖為實驗線路圖



以下是完整程式

using System;
using System.Threading;
using Microsoft.SPOT;
using Microsoft.SPOT.Hardware;
using SecretLabs.NETMF.Hardware;
using SecretLabs.NETMF.Hardware.Netduino;

namespace PWM_Server_Test02
{
    public class Program
    {
        const int TimeSlot = 10;
        const int ServoNum = 4;
        const int DefaultMinPos = 750;
        const int DefaultMaxPos = 2250;
        const int DefaultPos = 1500;

        struct s_stat
        {
            public int curr_pos, cmd_pos, step_pos, max_pos, min_pos;
            public bool stopflag;
            public PWM servo;
        }

        static s_stat[] servo_stat = new s_stat[ServoNum];  // curr_pos, cmd_pos, step_pos
        static Thread cth;

        //檢查伺服器位置是否超過極限邊界值
        static int CheckRange(int X, int min_pos, int max_pos)
        {
            return X < min_pos ? min_pos : (X > max_pos ? max_pos : X);
        }

        //初始化資料
        private static void InitialData()
        {
            servo_stat[0].servo = new PWM(Pins.GPIO_PIN_D5);  //指定 channel 0 馬達 就是接腳 pin5 所連的馬達
            servo_stat[1].servo = new PWM(Pins.GPIO_PIN_D6);  //指定 channel 1 馬達 就是接腳 pin6 所連的馬達
            servo_stat[2].servo = new PWM(Pins.GPIO_PIN_D9);  //指定 channel 2 馬達 就是接腳 pin9 所連的馬達
            servo_stat[3].servo = new PWM(Pins.GPIO_PIN_D10); //指定 channel 3 馬達 就是接腳 pin10 所連的馬達

            for (int i = 0; i < ServoNum; i++)
            {
                servo_stat[i].curr_pos = DefaultPos;   //curr_pos, cmd_pos, step_pos
                servo_stat[i].cmd_pos = DefaultPos;
                servo_stat[i].step_pos = 0;
                servo_stat[i].max_pos = DefaultMaxPos;
                servo_stat[i].min_pos = DefaultMinPos;
                servo_stat[i].stopflag = true;

                servo_stat[i].servo.SetPulse((uint)20000, 1500);  //回歸原點
            }

            // 建立多緒負責執行驅動核心
            cth = new Thread(new ThreadStart(control_core));
            cth.Start();
        }

        //多緒程式 驅動核心
        static void control_core()
        {
            int _step_pos;
            while (true)
            {
                for (int i = 0; i < ServoNum; i++)
                {
                    if (!servo_stat[i].stopflag)
                    {
                        if (servo_stat[i].curr_pos != servo_stat[i].cmd_pos)  //判斷目前位置  是否已經到達期望位置
                        {   //若尚未到達，則計算還剩多遠
                            _step_pos = servo_stat[i].cmd_pos - servo_stat[i].curr_pos;
                           //與原先設定的 step 距離相比，取較小者
                            if (System.Math.Abs(servo_stat[i].step_pos) < System.Math.Abs(_step_pos))
                                _step_pos = servo_stat[i].step_pos;
                            //計算下一步要前進的位置
                            servo_stat[i].curr_pos += _step_pos;
                      //檢查是否超出範圍
                      servo_stat[i].curr_pos = CheckRange(servo_stat[i].curr_pos, servo_stat[i].min_pos, servo_stat[i].max_pos);
                            servo_stat[i].servo.SetPulse((uint)20000, (uint)servo_stat[i].curr_pos);
                        }
                        else
                            servo_stat[i].stopflag = true;   //設定停止旗標
                    }

                }
                Thread.Sleep(TimeSlot);
            }
        }

        //設定伺服器位置
        public static void ServoMove(int channel, int pos, int speed)  //伺服器編號, 指定位置, 轉速
        {
            //檢查是否 out of range
            pos = CheckRange(pos, servo_stat[channel].min_pos, servo_stat[channel].max_pos);

            servo_stat[channel].cmd_pos = pos;
            int delta_pos = servo_stat[channel].cmd_pos - servo_stat[channel].curr_pos;
            int _step_pos = delta_pos / (speed / TimeSlot);
            servo_stat[channel].step_pos = _step_pos;
            servo_stat[channel].curr_pos += _step_pos;
        }

        //主測試程式
        public static void Main()
        {
            // write your code here
            InitialData();

            while (true)
            {
                ServoMove(0, 2000, 20);  //設定 channel 0 的 servo 快速轉動(速度20)至位置2000
                ServoMove(1, 1000, 40);
                ServoMove(2, 2000, 100);
                ServoMove(3, 1000, 200);  //設定 channel 3 的 servo 慢速轉動(速度20)至位置1000
                Thread.Sleep(2000);

                ServoMove(0, 1000, 20);
                ServoMove(1, 2000, 40);
                ServoMove(2, 1000, 100);
                ServoMove(3, 2000, 200);
                Thread.Sleep(2000);
            }
        }
    }
}

以下是同時控制伺服器的影片



說實話，我覺得有點怪怪的，不過看起來勉強可以用啦

Netduino--伺服馬達控制

遙控模性中常見的伺服馬達(servo)的，連接線包含三條線，黑色接地，紅色接正電源(大多介於4.8V~7.2V之間，依伺服器規格而定)，另一條控制線則接收控制板送來的訊號，轉動伺服器的擺臂至固定角度 。

大部分伺服器接收的訊號為20ms的週期脈波，藉由操控高電位的長度(工作週期duty cycle)，可讓伺服器知道該讓擺臂轉到哪個角度，例如下圖表說明了當duty cycle=1.0ms(1000us)時，擺臂位置位於-45度，當duty cycle=1.5ms(1500us)時，擺臂位置位於0度。

伺服器能接受的duty cycle值，多介於750us~2250之前，依伺服器規格而定。

以下程式片段控制接在pin9的伺服馬達，設定duty cycle=1500，可讓伺服器擺臂轉動至中間位置

static PWM servo = new PWM(Pins.GPIO_PIN_D9);

servo.SetPulse((uint)20000, pos); // (全週期, 工作週期)

實驗線路如下圖

完整程式如下表，程式執行後會看到擺臂不斷的在左-中-右-中-左來回擺動。

namespace PWM_伺服馬達測試
{
    public class Program
    {
        static PWM servo = new PWM(Pins.GPIO_PIN_D9);

        public static void ServoMove(uint pos)
        {
            servo.SetPulse((uint)20000, pos); // (全週期, 工作週期)
            Thread.Sleep(1000);
        }

        public static void Main()
        {
            while (true)
            {
                ServoMove(1500);  //工作週期
                ServoMove(2250);
                ServoMove(1500);  //工作週期
                ServoMove( 750);
            }
        }
    }
}

Netduino--串列週邊介面(SPI)控制 LED

Netduino提供串列週邊介面功能(SPI)，可原先並列資料傳輸，轉換成用串列資料傳輸方式，這可以節省 Netduino 使用的接腳數，

當控制器的接腳不夠用時，就可以使用SPI功能，將資料傳輸到移位暫存器(例如74HC595)，達到擴充腳位的效果

下圖是移位暫存器 74HC595 的工作範例圖，

由圖可看出來自於微控器的序並資料(10010111)由SER接腳進入74HC595，資料會拆散依序放在QA~QH，變成並列資料輸出，

以下是實驗電路圖，



程式如下，可以控制LED產生霹靂燈的效果

namespace T74HC595_TEST02 {     public class Program     {         public static void Main()         {             SPI.Configuration config =                 new SPI.Configuration(ChipSelect_Port: Pins.GPIO_PIN_D9,                                         ChipSelect_ActiveState: false,                                       ChipSelect_SetupTime: 0,                                       ChipSelect_HoldTime: 0,                                       Clock_IdleState: true,                                       Clock_Edge: false,                                       Clock_RateKHz: 10000,                                       SPI_mod: SPI.SPI_module.SPI1);             SPI _spi = new SPI(config);             byte[] data = new byte[1];             // 產生霹靂燈效果             while (true)             {                 data[0] = 1;                 for (int i=0; i<7; i++)  //燈向左移動                 {                     _spi.Write(data);                     data[0] <<= 1;                     Thread.Sleep(100);                 }                 for (int i = 0; i < 8; i++) //燈向右移動                 {                     _spi.Write(data);                     data[0] >>= 1;                     Thread.Sleep(100);                 }             }         }     } }
